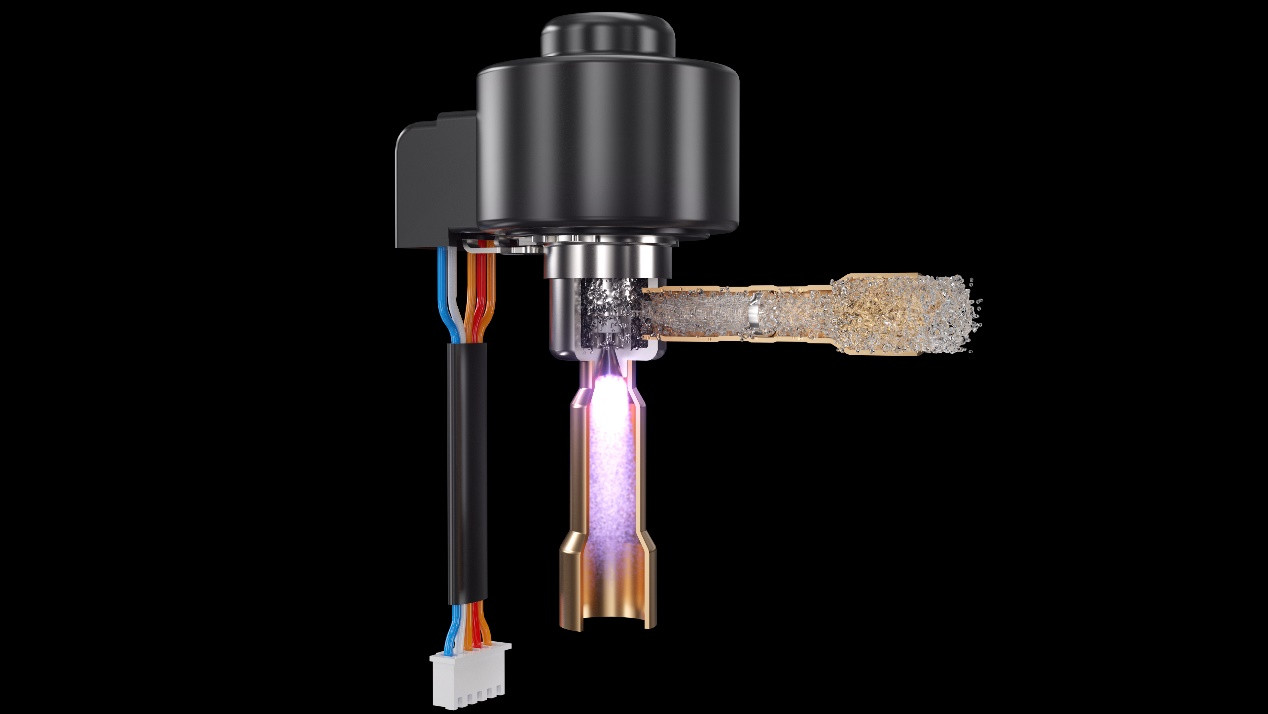

上一期我們學習了步進電機的基本原理，這一期我們將更進一步，了解更多看似熟悉又不是很熟的概念。請抓緊扶手，我們要出發了。

概念1：什么是電子膨脹閥的開閥脈沖？

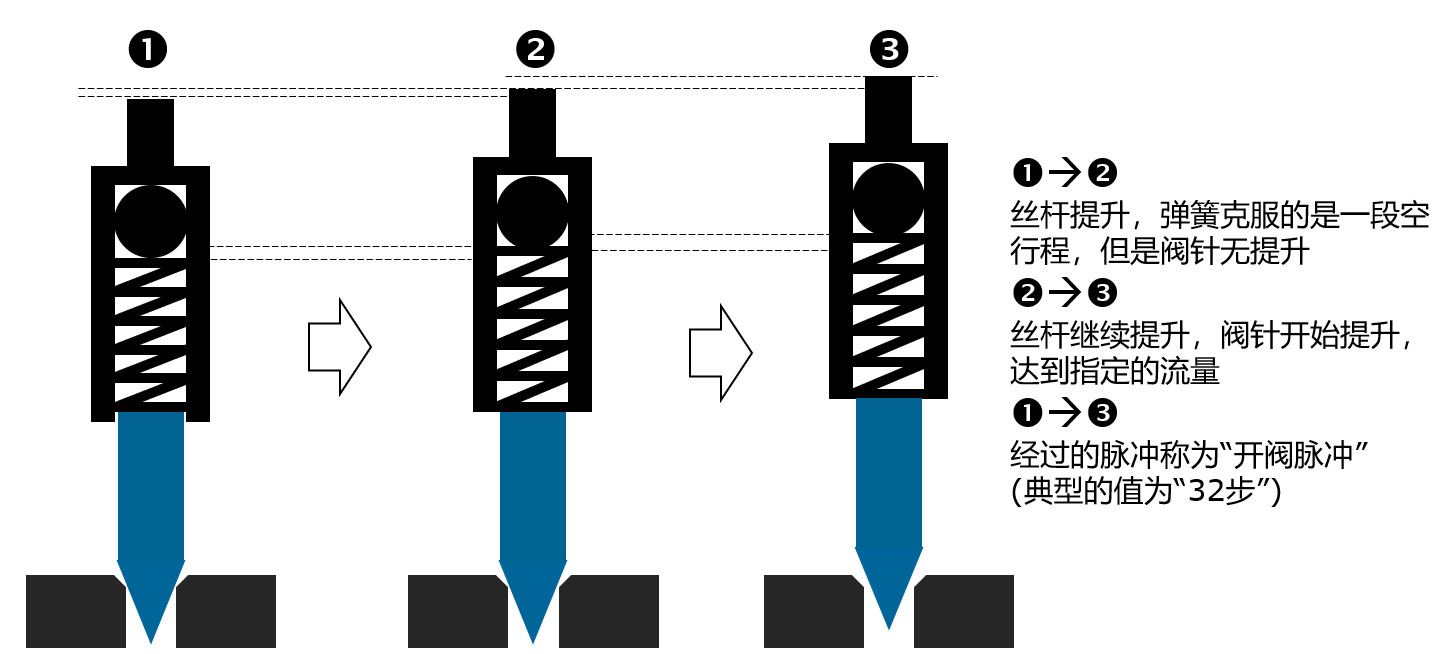

開閥脈沖是指閥從完全關閉，到閥剛開始打開（達到一定的流量）所需要的步數(或者叫脈沖數)。大家可能會有疑問，為什么不能從0脈沖開始開閥呢？以典型的閥針式電子膨脹閥為例，通常會在閥針上方設計一個緩沖彈簧，以減小閥關閉時閥針與閥口的撞擊力。當閥全關時，彈簧處于壓緊的狀態，當我們開閥的時候，首先會克服彈簧回復的空行程，但閥針此時還是處于全關的狀態，閥沒有打開，繼續施加開閥的脈沖，閥針繼續上移，達到我們指定的一個流量，我們認為閥開始打開。如下圖，1→3整個過程所需的脈沖數我們稱為開閥脈沖，典型的值為32步。

概念2：什么是電子膨脹閥的全開脈沖(步數)？

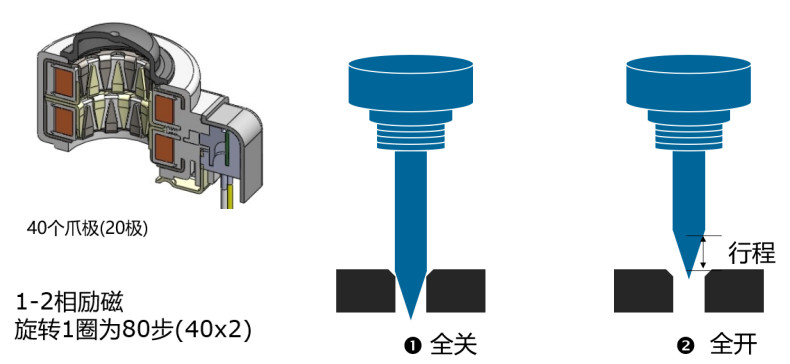

全開脈沖是指閥從完全關閉，到閥完全打開所需要的脈沖數。還是以一款典型的1-2相勵磁，單極驅動的直動式電子膨脹閥為例，它的全開脈沖是500步，那么大家知道為什么是500步嗎？如下圖左，配套閥的線圈是分了20極的，按照4相8拍，轉一圈需要80個脈沖，而電子膨脹閥的行程設計為3mm左右，轉動一圈的閥針位移設計為0.5mm毫米左右，即轉動約6圈后閥完全打開，即6*80=480步，剛才提到開閥脈沖為32步，加起來全開的脈沖大約就是500步。

概念3：什么是逆向開閥壓差？和最高動作壓差有什么區別？

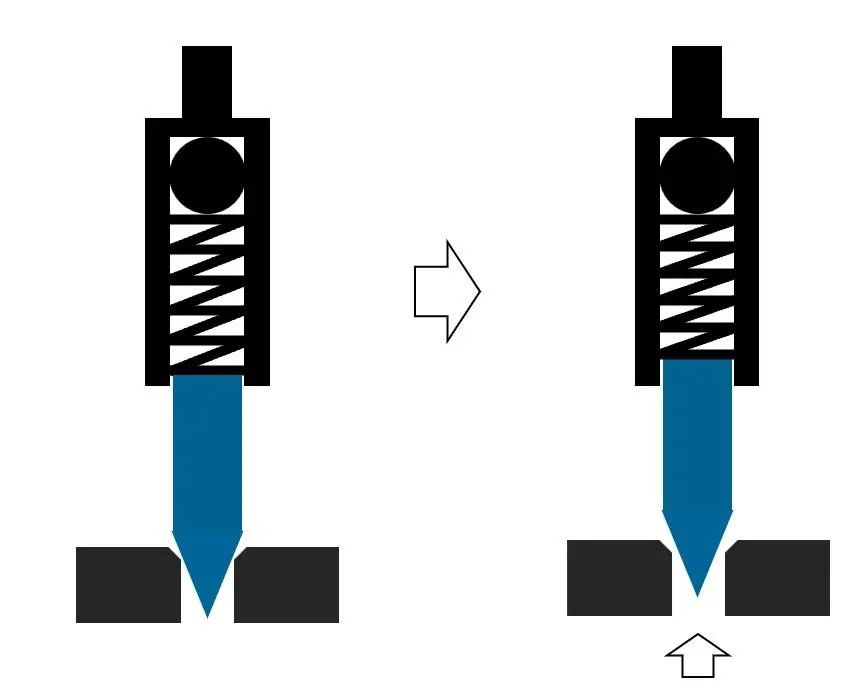

這也是經常要跟大家解釋的一個概念，逆向開閥壓差是指閥在關閉時，反向受到一定壓差時，能夠承受的最高值而使閥不被反向頂開。以下圖為例，閥針如果受到從下往上（逆向）壓差，當壓差達到克服彈簧力的值時，就會把閥針頂開。

這個概念會經常跟最高動作壓差混淆，所以特別強調一下：逆向開閥壓差考察的是閥不被逆向頂開的能力，而最高動作壓差（MOPD），是指閥上下動作的時候，閥前后能夠承受的最高的壓差，使得閥能可靠動作不失步的能力。

現在您可以選擇DPF(T)的專用型號，享有更高的逆向開閥壓差。

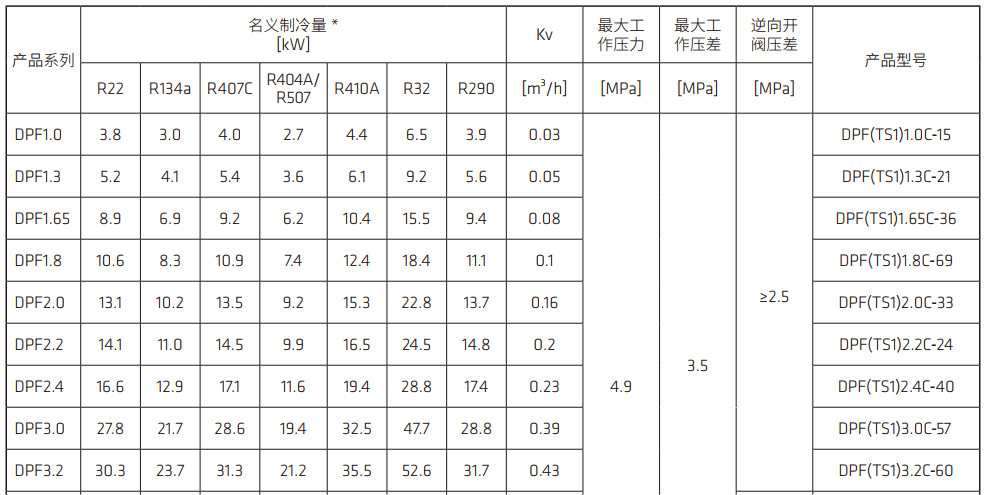

DPF-TS/S系列技術參數

概念4：應該選擇什么樣的流量曲線？

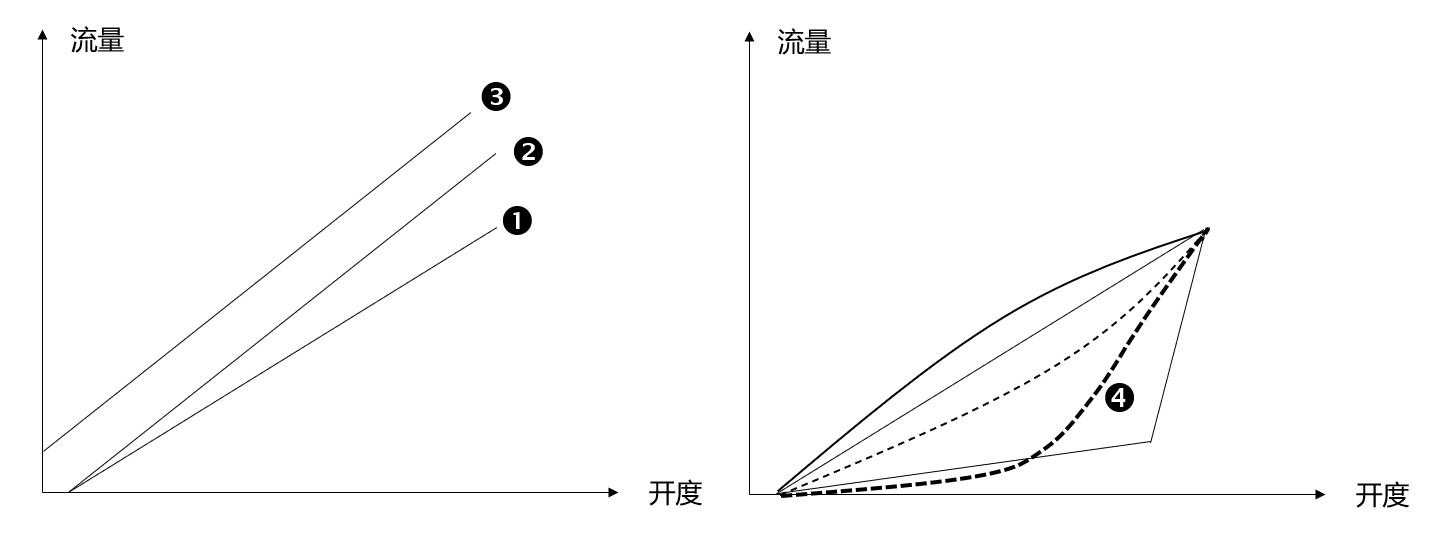

接下來我們?cè)賮?lái)講講電子膨脹閥的流量曲線，是指電子膨脹閥的流量隨著開度變化的曲線。我們需要根據不同應用的特點來設計適合的流量曲線。如下圖左，曲線1和2是閥關閉時無流量，而3是閥關閉時仍然有一定流量，這個和內漏的概念不同，這個流量設計有特殊用途，比如小系統，閉閥有流量的設計能夠在停機的時候?qū)崿F(xiàn)快速的高低壓平衡，能夠?yàn)橄麓慰焖賳?dòng)做準備，這種設計常見于小型的家用空調或者熱泵設備。

再比如下圖右各種形狀的流量曲線中的4，我們叫做“等比流量”曲線，即每變化一步，流量變化的比例相等，特別針對冷凍冷藏或者低溫?zé)岜玫膽?yīng)用設計，曲線前面平緩，后面陡。應用優勢也是非常的明顯。

以冷凍應用來講，隨著冷間溫度的下降，電子膨脹閥的流量隨著壓縮機能力的下降而不斷減少，閥會持續往下關，但是等比流量的曲線的優勢在于，每一次閥的開度的變化都比較小，以至于流量的變化更平緩，更利于電子膨脹閥的精確控制。

特別是速凍設備，為了追求快速的降溫，通常要求閥在全開時有足夠大的容量，但這帶來的挑戰便是在接近目標溫度時閥的負荷可能非常小甚至于關閉，表現為閥會在降溫末期反復開關，最終無法達到目標溫度。如何兼顧初始時的大容量以及末期的平穩控制？而等比流量曲線便是最佳的解決方案之一。當我們接近目標庫溫時（如果-40度），電子膨脹閥的負荷可能變得非常小(比如10%)，但是閥的開度可能仍然在40%以上。

當同一臺熱泵系統需要同時兼容制冷(大容量)以及低溫制熱(相對小容量)時，等比流量的曲線或者帶有折線型的曲線也是更好的選擇。如三花的DPF(T)系列或者LPF系列都有這樣的設計。

如果到這里，你還沒有放棄，那么恭喜你，你對電子膨脹閥的認知已經超過50%以上的人群。接下來我們將一起繼續探尋更多的關于步進式電子膨脹閥的知識。
